Fungsi Glycol pada Chilled Water: Pengertian, Manfaat, Jenis, dan Aplikasinya
Dalam sistem chilled water, air merupakan fluida yang paling umum digunakan untuk membawa energi pendinginan dari chiller menuju Air Handling Unit (AHU), Fan Coil Unit (FCU), atau peralatan proses lainnya. Namun, pada kondisi tertentu, air saja tidak cukup karena memiliki titik beku sebesar 0°C.
Untuk mengatasi risiko pembekuan sekaligus meningkatkan keandalan sistem, banyak instalasi HVAC dan pendinginan proses menggunakan glycol sebagai campuran pada air chilled water.
Lalu, apa sebenarnya fungsi glycol pada chilled water? Apakah semua sistem HVAC memerlukannya? Artikel ini akan membahas secara lengkap manfaat, jenis, hingga pertimbangan penggunaannya.
Apa Itu Glycol?
Glycol adalah senyawa organik yang dicampurkan ke dalam air untuk menurunkan titik beku (freezing point) sekaligus meningkatkan perlindungan sistem pendingin.
Dalam industri HVAC, glycol dikenal sebagai secondary coolant atau antifreeze solution karena mampu menjaga fluida tetap cair pada suhu yang lebih rendah dibandingkan air biasa.
Dua jenis glycol yang paling sering digunakan adalah:
- Ethylene Glycol (EG)
- Propylene Glycol (PG)
Masing-masing memiliki karakteristik dan aplikasi yang berbeda.
Mengapa Chilled Water Membutuhkan Glycol?
Pada sistem HVAC standar dengan suhu chilled water sekitar 7°C, penggunaan glycol umumnya tidak diperlukan.
Namun, glycol menjadi penting apabila:
- Chilled water beroperasi mendekati titik beku.
- Sistem berada di daerah bersuhu dingin.
- Evaporator berpotensi mengalami pembekuan.
- Digunakan pada proses industri dengan suhu rendah.
- Pipa berada di area outdoor yang terpapar cuaca dingin.
Tanpa glycol, air dapat membeku sehingga menyebabkan kerusakan serius pada pipa, heat exchanger, cooling coil, maupun evaporator chiller.
Fungsi Glycol pada Chilled Water
1. Mencegah Pembekuan (Freeze Protection)
Ini merupakan fungsi utama glycol.
Saat dicampurkan ke dalam air, glycol akan menurunkan titik beku larutan sehingga sistem tetap dapat beroperasi meskipun suhu fluida berada di bawah 0°C.
Sebagai contoh:
- Air murni membeku pada 0°C.
- Campuran glycol dapat menurunkan titik beku hingga -10°C, -20°C, bahkan lebih rendah tergantung konsentrasinya.
Hal ini sangat penting pada sistem yang menggunakan leaving water temperature rendah atau beroperasi di lingkungan bersuhu dingin.

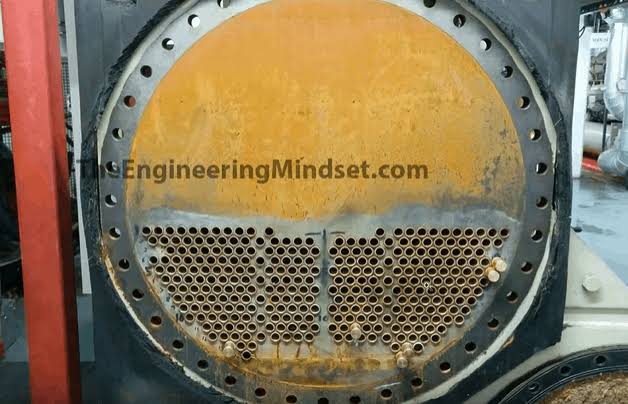

2. Melindungi Evaporator Chiller
Evaporator merupakan salah satu komponen yang paling mahal pada sebuah chiller.
Jika air membeku di dalam evaporator, volume es yang bertambah dapat menyebabkan:
- Heat exchanger retak
- Tube pecah
- Kebocoran refrigeran
- Kerusakan permanen pada evaporator
Penggunaan glycol membantu mengurangi risiko tersebut.
3. Melindungi Cooling Coil AHU
Pada AHU atau FCU, cooling coil dapat mengalami pembekuan apabila suhu chilled water terlalu rendah atau aliran udara tidak mencukupi.
Dengan adanya glycol, risiko terbentuknya es pada coil menjadi lebih kecil sehingga sistem bekerja lebih aman.
4. Mengurangi Risiko Kerusakan Pipa
Air yang membeku akan mengembang sekitar 9% dari volumenya.
Apabila pembekuan terjadi di dalam pipa, maka tekanan internal dapat meningkat drastis hingga menyebabkan:
- Pipa pecah
- Valve rusak
- Fitting bocor
- Heat exchanger retak
Campuran glycol membantu mencegah kondisi tersebut.
5. Memberikan Perlindungan Korosi
Sebagian besar glycol untuk aplikasi HVAC telah dilengkapi dengan corrosion inhibitor.
Aditif ini membantu melindungi:
- Baja karbon
- Tembaga
- Stainless steel
- Aluminium
- Kuningan
Dengan perlindungan korosi yang baik, umur sistem chilled water menjadi lebih panjang.
6. Mengurangi Pertumbuhan Mikroorganisme
Beberapa formulasi glycol mengandung aditif yang membantu menghambat pertumbuhan bakteri, jamur, dan alga di dalam sistem tertutup (closed loop).
Meskipun bukan pengganti program water treatment, glycol dapat membantu menjaga kualitas fluida.
Jenis Glycol untuk Sistem Chilled Water

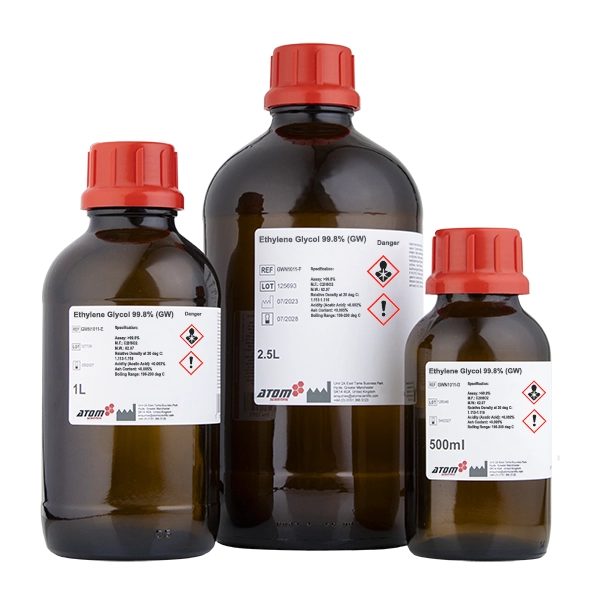

Ethylene Glycol (EG)
Ethylene Glycol merupakan jenis glycol yang paling banyak digunakan pada aplikasi industri.
Keunggulannya:
- Performa perpindahan panas lebih baik.
- Viskositas lebih rendah.
- Harga relatif lebih ekonomis.
Kekurangannya:
- Bersifat toksik.
- Tidak direkomendasikan untuk aplikasi yang berpotensi kontak dengan produk makanan atau air minum.
Propylene Glycol (PG)
Propylene Glycol memiliki tingkat toksisitas yang jauh lebih rendah dibandingkan Ethylene Glycol.
Karena itu, PG lebih banyak digunakan pada:
- Industri makanan dan minuman
- Farmasi
- Rumah sakit
- Proses dengan persyaratan keamanan tinggi
Namun, viskositasnya lebih tinggi sehingga pressure drop dan kebutuhan daya pompa dapat meningkat.
Apakah Glycol Memengaruhi Performa Chiller?
Ya.
Meskipun memberikan perlindungan terhadap pembekuan, penggunaan glycol juga memiliki beberapa konsekuensi teknis.
Di antaranya:
- Kapasitas perpindahan panas menurun.
- Viskositas fluida meningkat.
- Pressure drop sistem bertambah.
- Konsumsi daya pompa dapat meningkat.
- Efisiensi chiller sedikit menurun.
Karena itu, konsentrasi glycol harus disesuaikan dengan kebutuhan, bukan dibuat setinggi mungkin.
Berapa Konsentrasi Glycol yang Digunakan?
Tidak ada angka yang berlaku untuk semua sistem.
Konsentrasi glycol ditentukan berdasarkan:
- Suhu operasi chilled water.
- Temperatur lingkungan.
- Target titik beku.
- Jenis glycol.
- Spesifikasi dari produsen chiller.
Pada praktiknya, konsentrasi glycol umumnya berada pada kisaran 20% hingga 40%, meskipun beberapa aplikasi khusus dapat menggunakan konsentrasi yang lebih tinggi.
Kapan Glycol Tidak Diperlukan?
Pada banyak sistem HVAC di Indonesia, chilled water beroperasi dengan suhu sekitar 7°C supply dan 12°C return.
Karena suhu tersebut masih jauh di atas titik beku, sebagian besar sistem tidak memerlukan glycol.
Namun, glycol dapat dipertimbangkan apabila:
- Menggunakan low temperature chilled water.
- Memiliki cooling coil outdoor.
- Menggunakan thermal energy storage.
- Berpotensi mengalami freezing saat shutdown.
- Menggunakan heat pump pada iklim dingin.
Kesimpulan
Glycol merupakan fluida tambahan yang berfungsi melindungi sistem chilled water dari pembekuan sekaligus membantu menjaga keandalan operasi. Selain menurunkan titik beku, glycol juga dapat memberikan perlindungan korosi dan meningkatkan keamanan sistem pada aplikasi bersuhu rendah.
Namun, penggunaan glycol bukan tanpa konsekuensi. Viskositas yang lebih tinggi dan kemampuan perpindahan panas yang lebih rendah dapat meningkatkan pressure drop serta konsumsi energi pompa. Oleh karena itu, pemilihan jenis dan konsentrasi glycol harus disesuaikan dengan kondisi operasi dan rekomendasi produsen peralatan.
FAQ (Frequently Asked Questions)
Apa fungsi utama glycol pada chilled water?
Fungsi utama glycol adalah menurunkan titik beku fluida sehingga chilled water tidak membeku pada suhu rendah. Selain itu, glycol juga membantu melindungi sistem dari korosi dan kerusakan akibat pembekuan.
Apakah semua sistem chilled water harus menggunakan glycol?
Tidak. Sebagian besar sistem HVAC di daerah tropis dengan suhu chilled water sekitar 7°C tidak memerlukan glycol. Penggunaannya lebih umum pada aplikasi suhu rendah atau daerah beriklim dingin.
Apa perbedaan Ethylene Glycol dan Propylene Glycol?
Ethylene Glycol memiliki performa perpindahan panas yang lebih baik dan biaya lebih rendah, tetapi bersifat toksik. Propylene Glycol lebih aman untuk aplikasi yang berkaitan dengan makanan, minuman, atau farmasi, namun memiliki viskositas lebih tinggi.
Apakah glycol membuat chiller lebih hemat energi?
Tidak secara langsung. Justru penambahan glycol dapat sedikit menurunkan efisiensi perpindahan panas dan meningkatkan kebutuhan daya pompa. Karena itu, konsentrasinya harus dioptimalkan sesuai kebutuhan.
Berapa konsentrasi glycol yang ideal?
Konsentrasi bergantung pada target suhu operasi dan perlindungan pembekuan yang diinginkan. Dalam banyak aplikasi HVAC, konsentrasi berada pada kisaran 20–40%, namun nilai yang tepat harus mengacu pada perhitungan desain dan rekomendasi produsen.
Apakah glycol perlu diganti secara berkala?
Ya. Seiring waktu, inhibitor korosi di dalam glycol dapat mengalami degradasi. Pemeriksaan berkala terhadap konsentrasi, pH, dan kualitas fluida sangat dianjurkan untuk menjaga performa sistem chilled water.
